三通換向閥的結構特點與安裝事項
發布時間：2020-09-24 10:04:21瀏覽次數：

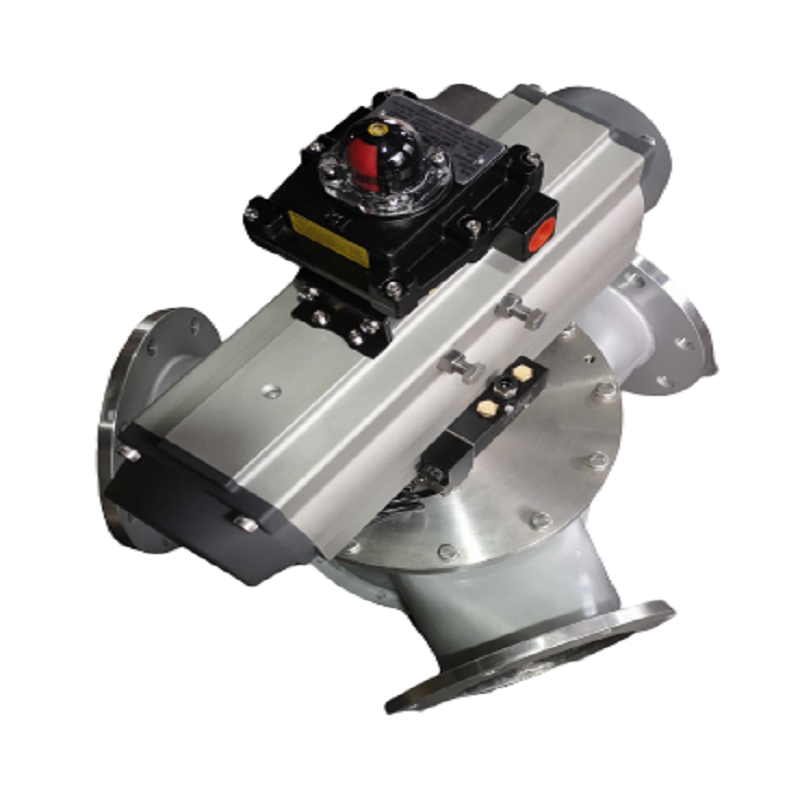

三通換向閥是專門蓄熱式加熱工業爐窯空氣、燃?xì)?、與煙氣系統分?jǐn)?shù)換向使用的專用閥，廣泛適用于鋼鐵廠、冶金、化工、建材等行業的高溫氣體的管道上，是切換氣體流向的理想設備。
結構特點：
三通換向閥能實現先關后開，作為煤氣換向閥使用時，能有效避免換向過程中煤氣與煙氣互串情況，使用更安全，且可使煤氣換向損為零。三通換向閥可裝于爐子兩側接近燒嘴處，與大型四通閥相比，管路較短，可減少燃?xì)鈸Q向時的管道損失。三通換向閥為雙通道并列布置，工三通道，一為空氣入口，另一通道為煙氣出口，再另一通道連接燒嘴蓄熱室，閥瓣采用耐高溫耐腐蝕特種密封材料，具有一定密封補償性能，因此密封可靠。
安裝事項：
1.安裝前,檢查有沒有意外損傷。
注意：三通換向閥必須配有附件方可正常工作,例如:限位開關,電磁閥,氣缸,過濾減壓閥,氣缸,過濾減壓閥(氣源二聯件)等,所以安裝前必須檢查相應的附件。(詳見各廠必要的附件說明書)
2.檢查以下資料是否齊全(A.銘牌,B.合格證,C.裝箱單,D.說明書)缺少請及時與我司工作人員聯系。
3.三通換向閥必須可靠地安裝在主管道或支管道上,所有連接螺栓必須鎖緊。
4.產品出廠時,已安裝氣源二聯件(過濾減壓閥),進口端已裝有進氣接頭,用戶只需接上氣源即可,氣源壓力可由減壓閥調整。
5.按氣動電路接線圖(雙電控,單電控)正確接線。
